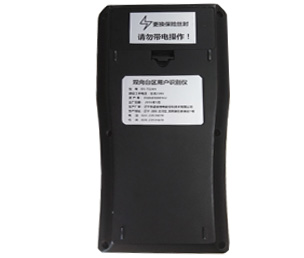

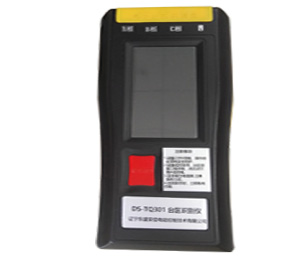

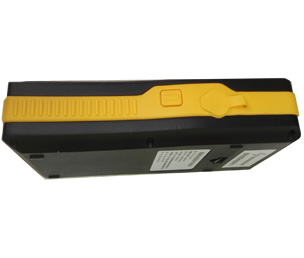

产品概述:
DS-TQ301型智能台区识别终端采用工频载波调制技术进行台区识别,在相邻台变共高压、共地、共电缆沟以及通信基站影响的情况下可以准确的进行台区识别。对于距离长、干扰严重等恶劣环境的线路,电力载波信号可能无法有效传输,即使这种情况我们的台区识别仪也只需一次即可正确识别,准确无误。同时根据不同的台区编号可以一次识别最多8个相邻拓扑关系混乱的台区。
智能台区识别终端工作原理如下:先由发送方发出工频载波调制信号,接收方检测到此工频载波调制信号后,显示出发送方的设备地址和相位信息,同时接收方给发送方发出确认信号,发送方接收到确认信号,显示接收方的设备地址和相位信息,表明接收方和发送方在同一个台区,从而确定该用户的归属台区。如果在6秒内,发送方没有收到接收方发出的确认信号,则说明接收方和发送方不在同一个台区,即用户不属于该台区。低压台区识别仪采用的工频载波调制信号能够在技术上保证实现同一条线路长距离的信号传输,并且不会传播到其它线路上,因此智能台区识别终端可以快速、准确、可靠的识别台区内所有用户,并且不会出现误判,也不存在无法识别的用户,保证一次识别成功。
技术参数:
参 数 |
项目和指标 |
|
规格 |
额定电压 |
三相四线:3×220/380V |
频 率 |
50Hz |
|
外形尺寸 |
223×113×45mm |
|
重 量 |
630g |
|
主要参数 |
测试距离 |
5 km |
识别周期 |
6秒 |
|
一次识别成功率 |
>99% |
|
电气参数精度 |
≤0.1% |
|
电气参数 |
正常电压范围 |
0.8~1.2Un |
整机静态功耗 |
≤ 3.3W |
|
气候参数 |
工作温度 |
-15℃~+70℃ |
相对湿度 |
≤ 85% |
智能台区识别终端检测设计符合以下标准:
GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
GB/T 17626.11-2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验
主要功能及应用范围:
1、台区识别、用户相位识别、分支判断、台区互检、串户识别,应用于用户的台区归属、网络拓扑确定、设备间的相位差异等。
2、实现相电压、中线电压、频率测量、三相电压角度测量,相序判断,基波电压、2-34次谐波分析,计算波形畸变系数。用于电压平衡分析、负载平衡分析、接线方式判断等。
3、实现双向通信功能,使用中启动方和响应方可以随时调整(其中启动方按“SEND”键只在A相发送信号)。
4、实现台区识别仪与PC一体化的信息数据处理模式,方便台区识别结果的数据统计分析。
