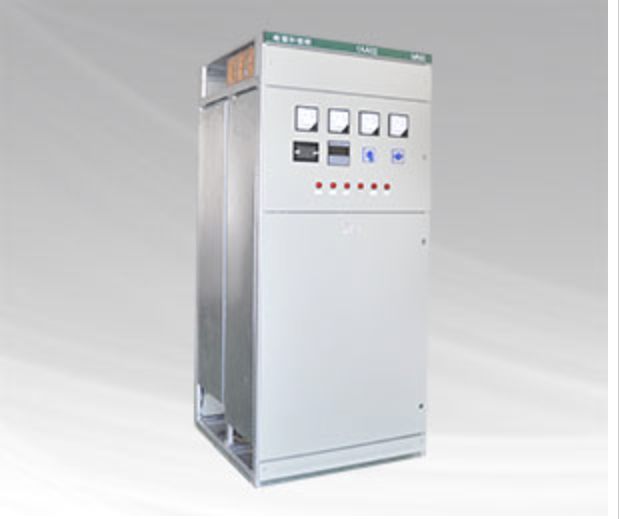

 SVG低压静止无功发生器

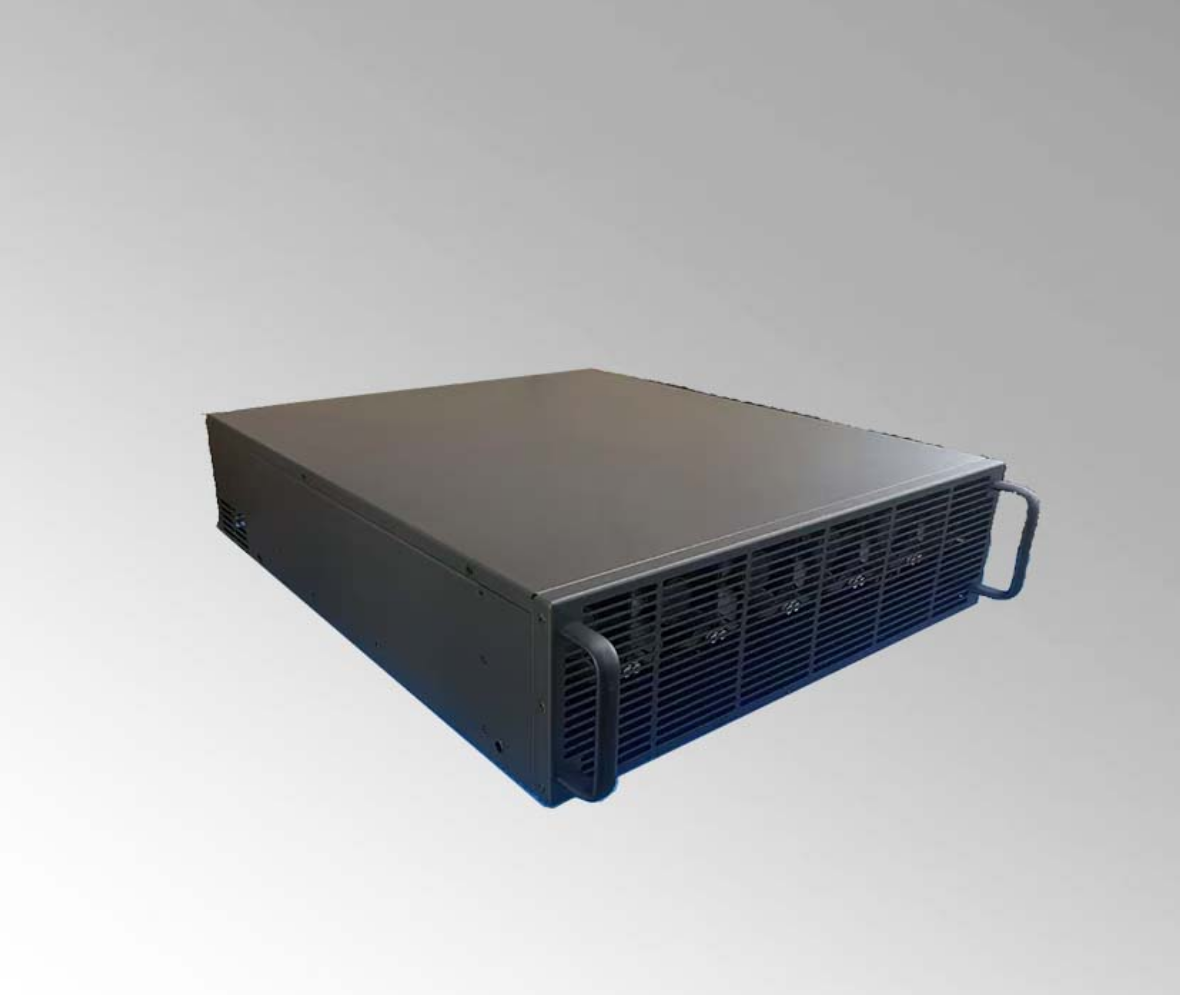

SVG低压无功发生器模块

产品概述



      SVG是当今无功补偿领域最新技术代表。SVG并联于电网中,相当于一个可变的无功电流源,其无功电流可以快速地跟随负荷无功电流的变化而变化,自动补偿系统所需无功功率。由于SVG的响应速度极快,所以又称为静止同步补偿器(Static Synchronous Compensatar,简称STATCOM)。

      SVG型低压静止无功发生器,采用智能DSP控制芯片和高速IGBT模块,应用基于瞬时无功功率理论的实时监测算法,可以实时补偿电网容性及感性无功功率,并有效解决电流不平衡、电压闪变等常见的电能质量问题,保障工矿企业的安全、高效运行。



型号说明




技术特点


功率单元模块化设计

   主要包括IGBT、直接电容、缓冲吸收电路、驱动电路等,体积小、效率高,可靠性强、维护简单快捷。

实时跟踪,动态无极补偿

   自动跟踪补偿电网无功波动,具有高度可控性和快速响应性,不受电网电压波动影响,滤波特性不受电流阻抗影响,可消除与电流发生谐振的危险。

高可靠性能

   德国EVPEC公司IGBT模块、美国TI公司的一流DSP芯片、全数字控制电流。

多效功能

   能够同时治理多种电能质量问题,可提高功率因数、改善电流不平衡、电压闪变和谐波问题。




技术参数


额定电压:(V AC380/AC660±15%

工作频率:(Hz 50±5%

无功补偿:模式可选,自动容量控制

响应时间:10ms

过载能力:120%

多台运行方式:并联运行

控制特征:IGBT开关频率 3600Hz

通信功能:采用Modbus远程通讯协议,通信接口RS485/232CAN总线

控制连接:光纤或电气连接

安装方式:室内安装(固定方式、电缆进线方式)



工作原理



      SVG由基于IGBT的电压源逆变器、连接电抗器、直流储能单元和数字化控制提供等部分构成。SVG基本原理是利用可关断大功率电力电子器件(如IGBT)组成自换桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或者发生满足要求的无功电流,实现动态无功补偿的目的。






一次原理图




规格数据




应用范围


冶金行业

   能有效解决矿热炉、中频炉、炼铁等冶金行业系统存在的三相不平衡、谐波,系统负载运行频繁波动造成电压波动幅度大、电压跌落现象等电能质量问题。

化工行业

   能有效解决大型化工行业系统中谐波干扰,负载运行频繁波动导致普通补偿装置无法跟踪投运等问题,优化电能质量及提高功率因数。

风力发电行业

   能有效解决风资源的不确定性和风电机组本身的运行特性导致的输出功率波动,并网功率因数不合格、电压波动和闪变等问题。

机械制造行业

   能有效解决汽车制造、轧钢、重型机械等机械制造行业存在的单相负荷(焊机等)引起的三相不平衡、谐波,系统运行频繁波动,无功冲击大等电能质量问题。

轨道交通及矿山行业

   SVG能输出容性及感性无功功率的特质有效解决了铁路、城市地铁、轻轨等轨道交通行业及煤矿、铁矿等矿山行业的系统存在的功率因数偏低、负载运行频繁波动及存在无功倒送现象等电力系统问题。
