产品概述
SVG型静止无功发生器是柔性交流输电技术的主要装置之一，该产品可连续、动态的补偿无功功率、平衡三相负荷、抑制电网谐波，在改善电网的电能质量，提高配电网的安全稳定运行和经济运行方面效果显著。

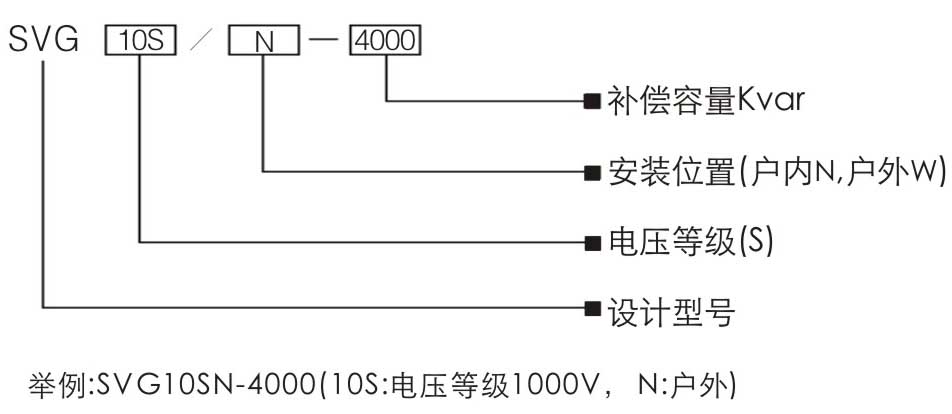

型号说明
技术特点
功率单元模块化设计
IGBT、直流电容、缓冲吸收电路、驱动电路等核心器件集成度高、体积小、效率高、可靠性强、维护简易快捷。
实时跟踪，动态无级补偿
实时检测分析电网无功功率波动数据并实现无级平滑补偿功率输出，阶跃响应速度快。
高可靠与抗干扰性能
牵引级IGBT模块选用德国EUPEC公司制造；直流链式电容选用DC-LINK；DSP全数字控制芯片选用美国TI公司。
基于逆变理论的SVG运行时不受电网系统阻抗、电压波动、谐波参数影响，可避免与系统发生谐振。
多效功能，同时治理多种电能质量问题
具有提高功率因数、改善电流不平衡、谐波治理、抑制电压闪变、提高供电质量、确保用户设备安全、可靠运行、降低能耗。
技术参数
标准：通用的标准包括GB、UL、IEEE
控制电源：45Hz-55Hz，380V±20%，内含免维护后备电源
系统补偿功能：电压调节、无功调节、暂稳控制、阻尼控制
运行环境要求：﹣40℃-+40℃，95%相对湿度
过载能力标准：允许10%连续过载、20%过载5秒、30%过载立即保护
故障处理：链式换流器采用N+1/N+2冗余运行，故障功率模块自动旁路，运行不受影响
无功输出特性：电流源输出，在系统电压降低到20%仍输出额定容性无功电流
负荷补偿功能：功率因数补偿、电压闪变抑制、谐波补偿、负荷不平衡补偿
保护功能：输出过电流、系统短路、系统过压、PT断线、过温、水冷故障、通信失败等保护
远程监控：数字方式：RS485、Modbus、Profibus、6路可编程外部开关量输入（DC24V）
海拔高度：1000米以下，超过1000米降容使用
逆变器类型：链式换流器，采用IGBT器件
并网点电压等级：45Hz-55Hz，6kV、10kV、35kV
启动方式：自励启动，启动冲击电流小
无功输出范围：额定感性到额定容性无功，连续调节
无功输出响应速度：1ms-10ms
效率：满载时大于99%
抗震：抗地震能力为7级，振动0.5G
工作原理
高压SVG是基于静止无功发生器 SVG(Static Var Gener-ator)的综合补偿装置，学术上称之为STATCOM(Static Compensator)，是目前最先进的动态无功补偿技术。
SVG是属于柔性交流输电系统(FACTS)的重要装置，是继电容器补偿、磁控电抗器MCR型SVC、TCR型SVC之后的第三代动态无功补偿技术。它以三相大功率电压逆变器为核心，其输出电压通过变压器或电抗器接入系统，与系统侧电压保持同频、同相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质与容量，当其幅值大于系统侧电压幅值时输出容性无功，小于时输出感性无功。其原理如右图所示。
SVG装置的基本原理就是将自换相桥式电路通过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位或者直接控制其交流侧电流就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。
一次原理图
平面布置图
说明：
1.SVG容量为4000kvar以下采用干式铁芯电抗器，容量大于4000kvar采用空芯电抗器。
2.SVG容量为4000kvar以下冷却方式为强迫风冷，容量大于4000kvar可采用冷却方式为风道。
3.SVG单套容量最大为12000kvar，如需要更大补偿容量，需要多套SVG并机来实现。
规格数据
应用范围
冶金行业
能有效解决矿热炉、电弧炉、电石炉、中频炉、炼铁等冶金行业电力系统普遍存在的电网三相不平衡、负序电流及各次谐波含量较高，且系统负载运行大范围频繁波动造成电压波动幅度大，存在电压跌落现象等电能质量问题。
化工行业
有效解决大型化工行业电力系统中系统运行谐波干扰、负载运行范围频繁波动导致普通补偿装置无法跟踪投运等问题，优化电能质量及提高功率因数。
风力发电行业
能有效解决风资源的不确定性和风电机组本身的运行特性导致的风电机组输出功率波动，并网功率因数不合格、电压偏差、电压波动和闪变，大容量风电场接入系统时存在的不稳定性等问题。
机械制造行业
有效解决汽车制造、轧钢、重型机械等机械制造行业存在的单相负荷（焊机等）引起的三相不平衡、谐波含量严重超标、系统运行频繁波动、无功冲击大等电能质量问题。
轨道交通及矿山行业
SVG能输出容性及感性无功功率的特质有效解决了铁路、城市地铁、轻轨等轨道交通行业及煤矿、铁矿、金矿等矿山行业的电力系统存在的功率因数偏低、负载运行频繁波动及由于长距离电缆敷设传输电能导致的电力系统呈容性状态而出现的无功倒送等电力系统问题。
