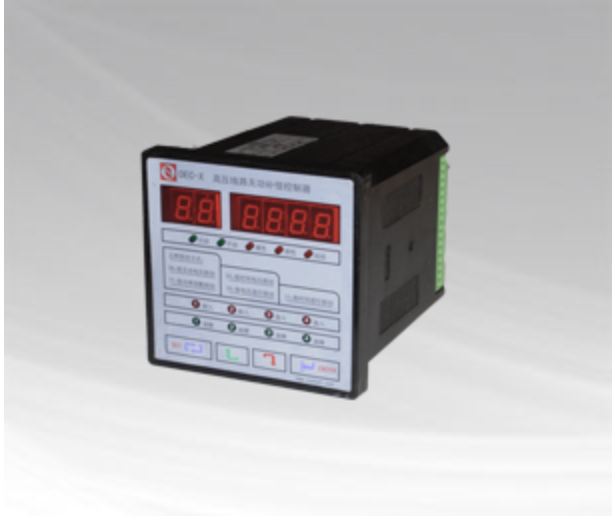

 C—X高压线路无功补偿控制器


概述



    C-X高压线路无功补偿控制器是为满足高压线路无功补偿的需要而精心开发设计的,是由微机技术实现的自动控制装置。通过控制器有效、合理地控制并联电容器组的投切,达到提高功率因数、降低线损、改善电压质量的目的。

    控制器可根据线路电压、线路电流控制并联电容器补偿装置投切,同时可根据电容器电流及电压对电容器实现保护。控制器内置五套控制策略:1、按时间段投切;2、按电压投切;3、按时间电压投切;4、按功率因数无功投切;5、按无功电压投切,可现场选择控制策略、修改控制定值。有485和无线模块多种通讯抄表方式可选择。


技术参数


    基本参数:   显    示:数字显示
                 电源电压:AC220V或110V
                 频    率:50HZ
                 控制电压:DC120V
                 取样电压:AC220V或110V
                 取样电流:自设

    控制参数:   投入门限系数:0.5~1.2、步长0.1
                 过 压 保 护 :测量电压的100%~150%、步长1%
                 欠 压 保 护 :测量电压的50%-100%、步长1%
                 输 出 接 点 :四路,干结点

    测量精度:   电    压:±0.5%
                 电    流:±0.5%
                 功率因数:±1.0%
                 无功功率:±1.0%
                 有功功率:±1.0%

    投切方式:   1、按无功电压
                 2、按功率因数
                 3、按时间电压
                 4、按电压
                 5、按时间


外形及开孔尺寸



      外形尺寸:112.5mm×112.5mm×130.5mm(长×高×深)

      开口尺寸:113mm×113mm×131mm(长×高×深)


功能特点


      1.可实时显示电网功率因数、电压、电流、电压总谐波畸变率的平均值及电容投切状态等信息。

      2.具有手动补偿/自动补偿两种工作方式。

      3.取样物理量为无功功率,具有谐波测量、全补偿功能 、测量功能 、完备的记忆功能 、及保护功能。
