产品概述

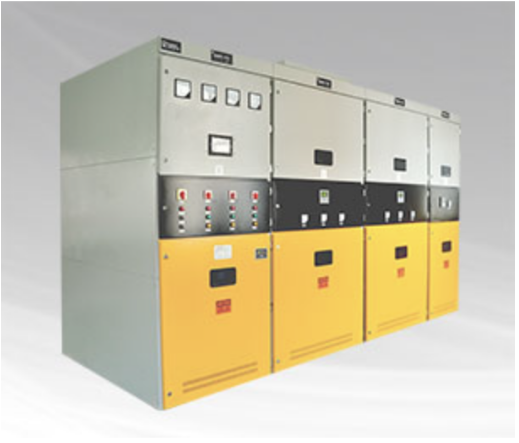

DETSC高压动态无功功率补偿装置是一种动态的新型电容补偿装置，产品采用全数字智能控制系统,国外进口的高电压、大功率晶闸管串连组成高压交流无触点开关,实现电容器组的快速投切，响应时间小于20ms。产品借鉴国外先进技术，解决了传统补偿装置控制开关易受冲击、使用寿命短、响应速度慢等缺点，设备运行安全可靠、效果好，各项性能指标达到国内先进水平。具有稳定系统电压，减少供电系统的网络损耗，提高电能质量等显著特点，可以给用户带来巨大的经济效益和社会效益。

型号说明

技术特点

高可靠性与安全性

采用光纤触发系统，实现了控制系统与主电路的电气隔离，抗干扰能力强，配备全面的保护系统。

过零投切实现了投切过程无冲击涌流，提升设备使用寿命、降低故障率、提高设备使用的安全性。

实时检测，快速补偿，补偿效率高

电容器投切时间在20ms以内，完全适应系统无功负荷冲击频繁的场合，补偿效果优异，有效控制欠补偿的发生。

合理的组装结构

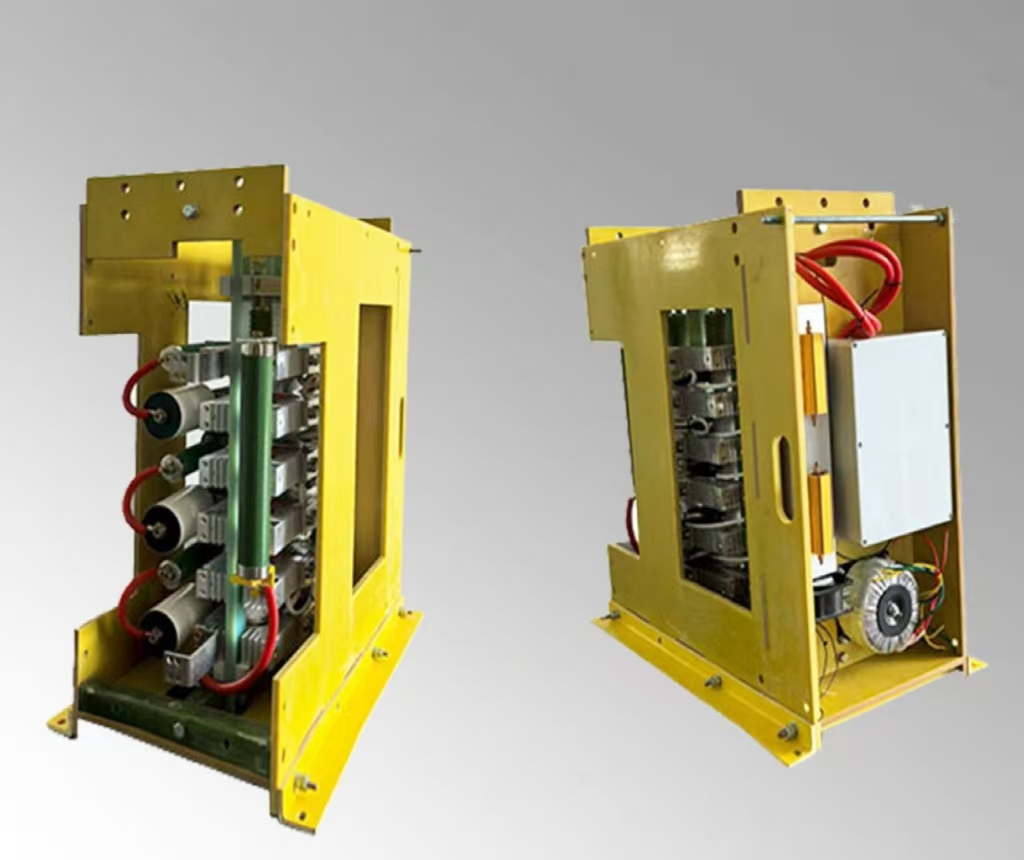

晶闸管阀组结构采用一体化设计，散热与安全性能优异，每相器件单独放置在柜体中，运行安全、维修维护简便。

技术参数

额定电压：10kV及以下电压等级

工作频率：50Hz

系统响应时间：＜20ms

电容器接线方式：三角型

控制信号：无功功率

控制连接：光纤或电气连接

采样电压、电流：PT二次（AC100V） CT二次（0—5A）

电容器分组：300、600、900、1200kvar等

工作原理

高压TSC动态无功补偿装置由主控系统、光纤触发电路、高压晶闸管阀组、脉冲变压器、电容器、电抗器、保护单元等组成，核心原理是通过主控系统对系统运行参数进行检测、分析、判断、输出控制指令激活光纤触发电路，再由触发系统控制晶闸管阀组的快速导通与开断，进而实现电容器组的投入和切除，使系统功率因数稳定在设定值范围内。阀组投切采用过零投切方式，响应时间在20ms以内，投切过程无涌流、冲击，能快速跟踪补偿系统所需的无功电流。

一次原理图

平面布置图

规格数据

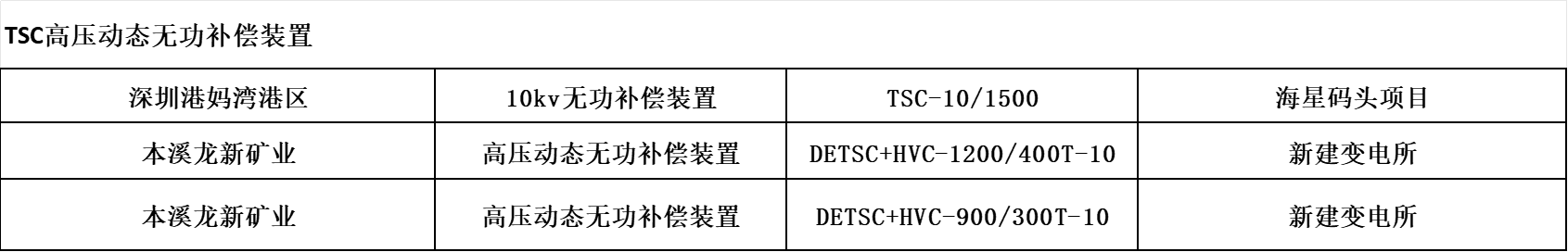

应用范围

冶金行业

能有效解决矿热炉、电弧炉、电石炉、中频炉、炼铁等冶金行业电力系统普遍存在的电网三相不平衡、负序电流及各次谐波含量较高，且系统负载运行大范围频繁波动造成电压波动幅度大，存在电压跌落现象等电能质量问题。

化工行业

有效解决大型化工行业电力系统中系统运行谐波干扰、负载运行范围频繁波动导致普通补偿装置无法跟踪投运等问题，优化电能质量及提高功率因数。

风力发电行业

能有效解决风资源的不确定性和风电机组本身的运行特性导致的风电机组输出功率波动，并网功率因数不合格、电压偏差、电压波动和闪变，大容量风电场接入系统时存在的不稳定性等问题。

机械制造行业

有效解决汽车制造、轧钢、重型机械等机械制造行业存在的单相负荷（焊机等）引起的三相不平衡、谐波含量严重超标、系统运行频繁波动、无功冲击大等电能质量问题。

轨道交通及矿山行业

SVG能输出容性及感性无功功率的特质有效解决了铁路、城市地铁、轻轨等轨道交通行业及煤矿、铁矿、金矿等矿山行业的电力系统存在的功率因数偏低、负载运行频繁波动及由于长距离电缆敷设传输电能导致的电力系统呈容性状态而出现的无功倒送等电力系统问题。
