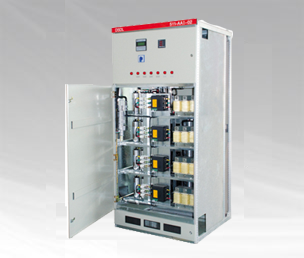

 TSF动态无源滤波装置

产品概述



    随着科学技术的发展,工业企业中非线性用电设备的种类和数量大量增加。这些用电设备在运行时产生大量高次谐波,严重威胁设备的正常运行。TSF动态谐波滤波器根据负荷谐波的大小利用可控硅自动投切谐波滤波器,能够实现对非线性负载进行动态滤出谐波和动态补偿无功功率。

    TSF动态谐波滤波器以80C196单片机为核心控制器,主回路采用电力半导体晶閘管为无触点开关投切滤波支路的控制方式,自动投切,可以连续频繁投切滤波器组而不影响开关和电容器的寿命。设备技术先进、功能完备、可靠性高、维护量小。快速跟踪无功变化,就地进行无功补偿,改善用户的功率因数。动态响应快的特点。分组多级滤波补偿可一次到位,对不平衡负载可分相滤波补偿。保护措施齐全,自动化程度高,能在外部故障或停电时自退出工作,送电后自动恢复运行。其主要适用于电力系统、矿山、水泥、电气化铁路、石油化工、冶金、造船、汽车制造等负载变化大,冲击性强的行业。

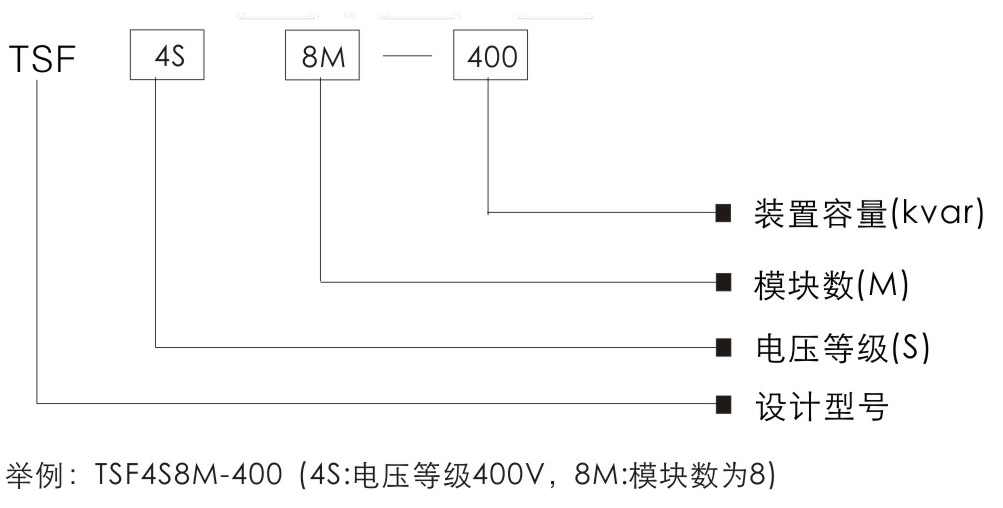

型号说明



技术特点



1.兼备谐波滤除及基波无功功率补偿功能。

2.滤除效率较高:可滤除5、7、11、13等各次特征谐波,谐波滤除率高达60-80%。

采用先进的设计手段,可滤除大部分谐波电流、降低谐波电压畸变率、消除谐波危害,具有防止谐波放大功能,避免系统谐振。

3.补偿精度高:调整切换容量可使补偿精度满足系统无功变化要求。

4.保护完备:有短路、过载、过压、欠压、缺相等保护;当外部有相关故障时自动退出运行,送电后自动恢复运行。

5.有效降低系统损耗,有一定节能效果。



技术参数


工作电压

220V/380V/660/750V

工作频率

工频50Hz (偏差1Hz)

控制量

无功功率、功率因数

控制精度

0.5%

环境湿度

相对湿度<=85%(25℃)

壳体防护等级

IP30

环境温度

-25℃~+40℃

海拔高度

<2000m



工作原理



     DETSF动态无源滤波装置采用电容器与电抗器串联运行接入电网,由控制器自动控制可控硅对滤波电容器组快速投切,针对不同频率的谐波设值相应的调谐低阻抗滤波通道,对供电系统中存在的谐波进行分流,使谐波流入该滤波通道中。由于滤波效果受系统阻抗及滤波电容器组参数的影响,因此可靠、精确的参数及复杂的计算和验算是无源动态滤波装置有效运行的可靠保障。

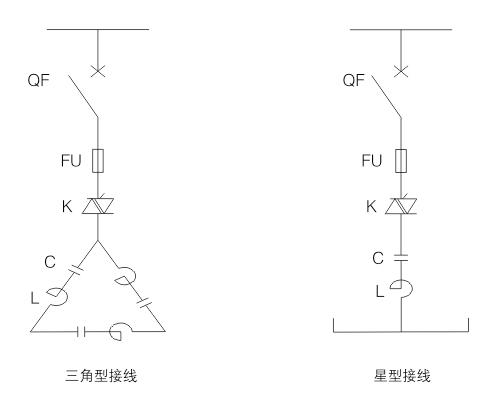

一次原理图



规格数据


安装容量

可吸收谐波电流A

外形尺寸

TSF/120

115

800×600×2200

TSF/180

160

1000×600×2200

TSF/210

188

1000×800×2200

TSF/240

215

1000×800×2200

TSF/270

242

1000×1000×2200

TSF/315

290

1000×1000×2200

TSF/360

323

1000×1000×2200

TSF/405

357

1000×1000×2200

TSF/540

420

2×(1000×1000×2200)



应用范围


    广泛应用于电力系统,矿山,水泥,电气化铁路,石油化工,冶金,造船,汽车制造等负载波动频繁,冲击性强,谐波含量严重超标的行业。
