概述

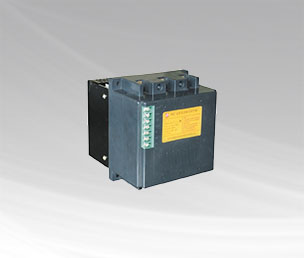

TSC动态无功补偿投切调节器是一种能够对并联电容器进行快速投切的电子型功率器件，该调节器主电路采用反并联进口晶闸管模块，由其它电子组件构成触发电路、同步电路及控制电路。本调节器的控制电路与控制器的控制信号采用光电隔离，以避免互相干扰。当控制器发出投切信号时，晶闸管导通或截止，从而投入或切除相应电容器是取代目前补偿装置使用的交流接触器的最佳选择，适用于交流50Hz，额定工作电压380V（220V）的配电系统中的各种低压无功功率动态补偿装置，做并联电容器的快速投切之用，是无功补偿控制领域中的升级换代产品。本调节器可分三阀、两阀及三阀角内接。

技术参数

额定电压：0.4kV（220V）
额定频率：50Hz控制容量: 0.45kV 5~60kvar
0.26kV 5~15kvar
控制端电压:DC12V
环境温度：-35℃~+55℃

外形及开孔尺寸

外形尺寸：120mm×120mm×145mm（长×高×深）
开口尺寸：113×113mm（长×高）

功能特点

1. 采用进口大功率可控硅，自行研制的过零触发和保护电路，无触点投切电容器。
2. 实行电压过零触发，投入时无浪涌电流；电流过零切除，分断时不产生高压。
3. 无触点无火花，无振动无谐波干扰。
4. 大大延长电容器的使用寿命。
5. 适用于低电压等级电网中感性负载变化时无功补偿的电容器的通断控制。
6. 快速投切，t＜20ms。
7. 手动、自动投切，操作简便灵活。
8. 可对三相平衡电网进行三相共补及三相不平衡负荷电网进行分相补偿。
