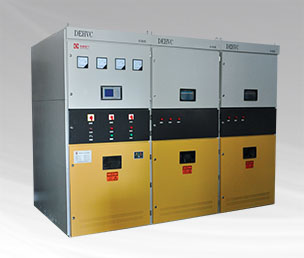

HVC高压智能无功补偿装置

产品概述



     HVC型高压智能无功补偿装置适用于6kV10kV等高压配电系统功率因数的自动补偿,根据电网及负荷状况分级自动调节电压、无功的装置。补偿容量可根据用户要求灵活设计,采用性能优良的元器件(电容器、电抗器、真空开关、放电线圈、控制器等),每路均装有不同电抗率的电抗器,既能有效限制合闸涌流,保护在频繁投切状态下的真空开关和电容器,还有抑制谐波的作用。

     该系统采用先进的无功补偿控制器,人机界面、菜单式操作,实时在线监测控制系统的无功功率和功率因数,用最少的投切次数达到最佳的补偿效果。并具有RS-485通讯接口,采用标准MODBUS协议可以和变电站综合自动化调度终端联网,达到“四遥”功能,实现无人值守。

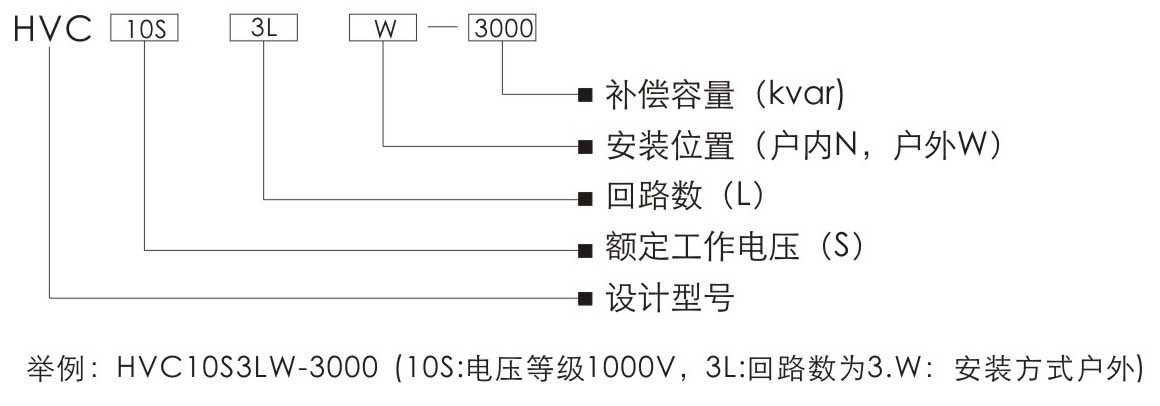

型号说明



技术特点


    根据电压、无功功率因数自动投切电容器组,并可实现分级 、多级投切,使补偿更加精确,达到期望要求。
    采用先进的十二区图模糊控制原理,保证装置在对变电站电压 、无功调节精度最高的情况下,电容器的投切次数最少,实现电网无功功率就地平衡,降低电网损耗,提高电压合格率。
    控制方式多样:五种控制方式选择(按时间段投切、电压进行投切、时间电压投切、功率因数无功投切、电压投切),可根据电网特点及要求选择设置,控制投切更科学。
    电容兼顾调压与调节变压器有载分解头调压方式相结合,稳定系统电压。
    自动识别并显示调压开关档位信息,具有拒动、滑动、调档反向报警闭锁等保护功能。
    可实时显示主变低压侧电压、电流、功率因数及电容器投切状态等。
    具有RS-485通讯接口,采用标准MODBUS协议可以和变电站综合自动化调度终端联网,达到“四遥”功能,实现无人值守。
    保护功能:具有过压、欠压、过流、速断、三相电流不平衡(缺相)、10min放电保护、拒动、闭锁保护,并且可对动态补偿电容器组进行分组保护。
    完全自动补偿负荷无功功率,提高负荷功率因数,增加变压器负载容量。
    大型液晶屏幕显示,记录读取数据更直接,良好的人机对话功能。
    故障记录,接触器动作记录。
    晶闸管阀组结构采用一体化设计,散热与安全性能优异,每相器件单独放置在柜体中,运行安全、维修维护简便。



技术参数


    额定电压:6kV、10kV
    装置最高工作电压:7.2kV、12kV
    控制柜中工作电压:-220V±20%
    控制方式:电压、无功功率
    测量精度:电压误差≤0.5%,电流误差≤1% 无功、有误差1%,功率因数±2%
    电抗器选配:1%4.5%~6%  12%~13%
    相数:3相
    功率因数:>0.95
    平均无故障时间:>25000小时
    高压端绝缘耐压:a、全波冲击耐压(1.2/50us):60kV(峰值);b、工频1min耐压:32kV(有效值)
    二次绕组之间及绕组对地的工频耐压(1min):3kV(有效值)
    外绝缘相对地最小有效爬电距离:瓷绝缘≥216mm    合成绝缘≥240mm


工作原理


     DEHVC型高压智能无功补偿装置应用传统的投切电容器方式向系统中注入容性电流,补偿无功功率,调节功率因数。其核心器件主要有控制器、高压真空接触器、电容器、电抗器及保护装置等构成。控制系统对系统电压、电流信号进行采样及分析处理,以功率因数及系统电压为控制参数判断并输出控制指令,控制接触器动作实现对电容器组的投切,使系统功率因数控制在设定范围内。

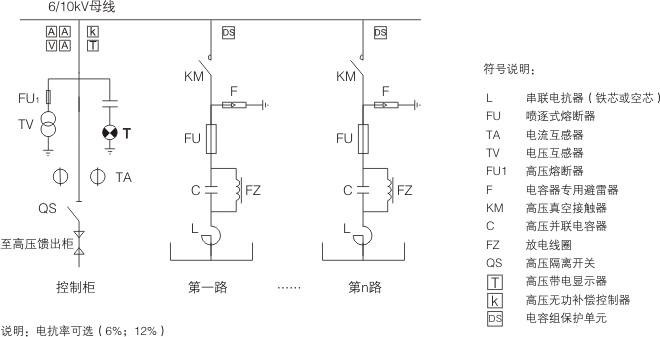

一次原理图

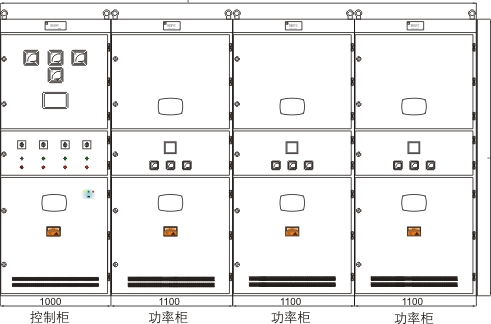

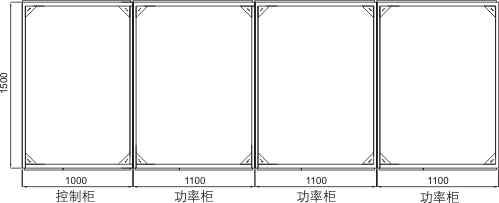

平面布置图

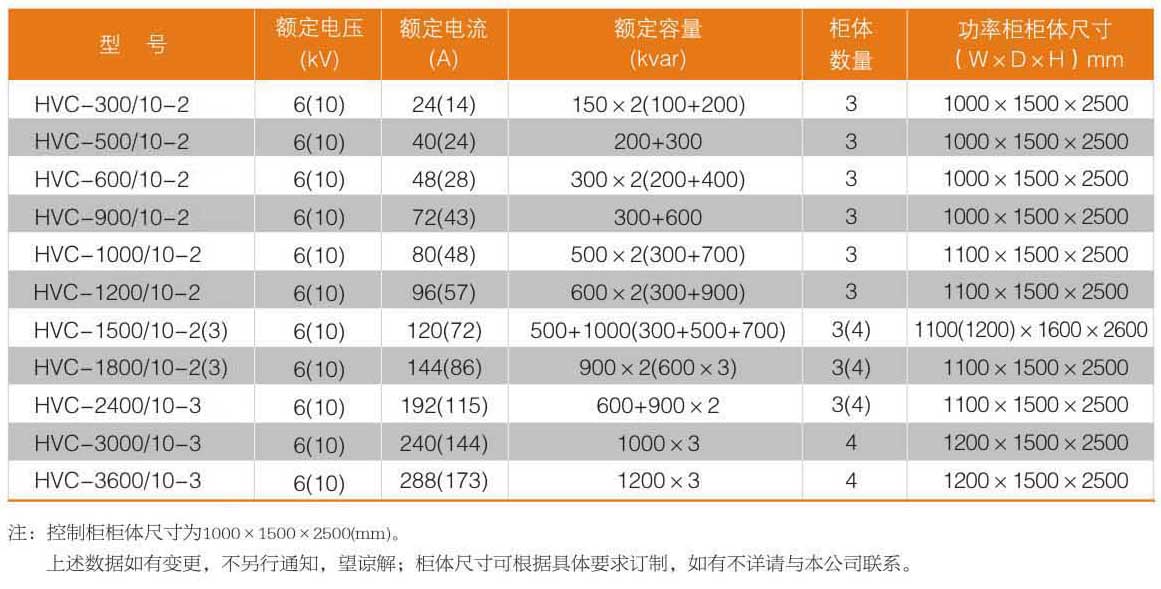

规格数据



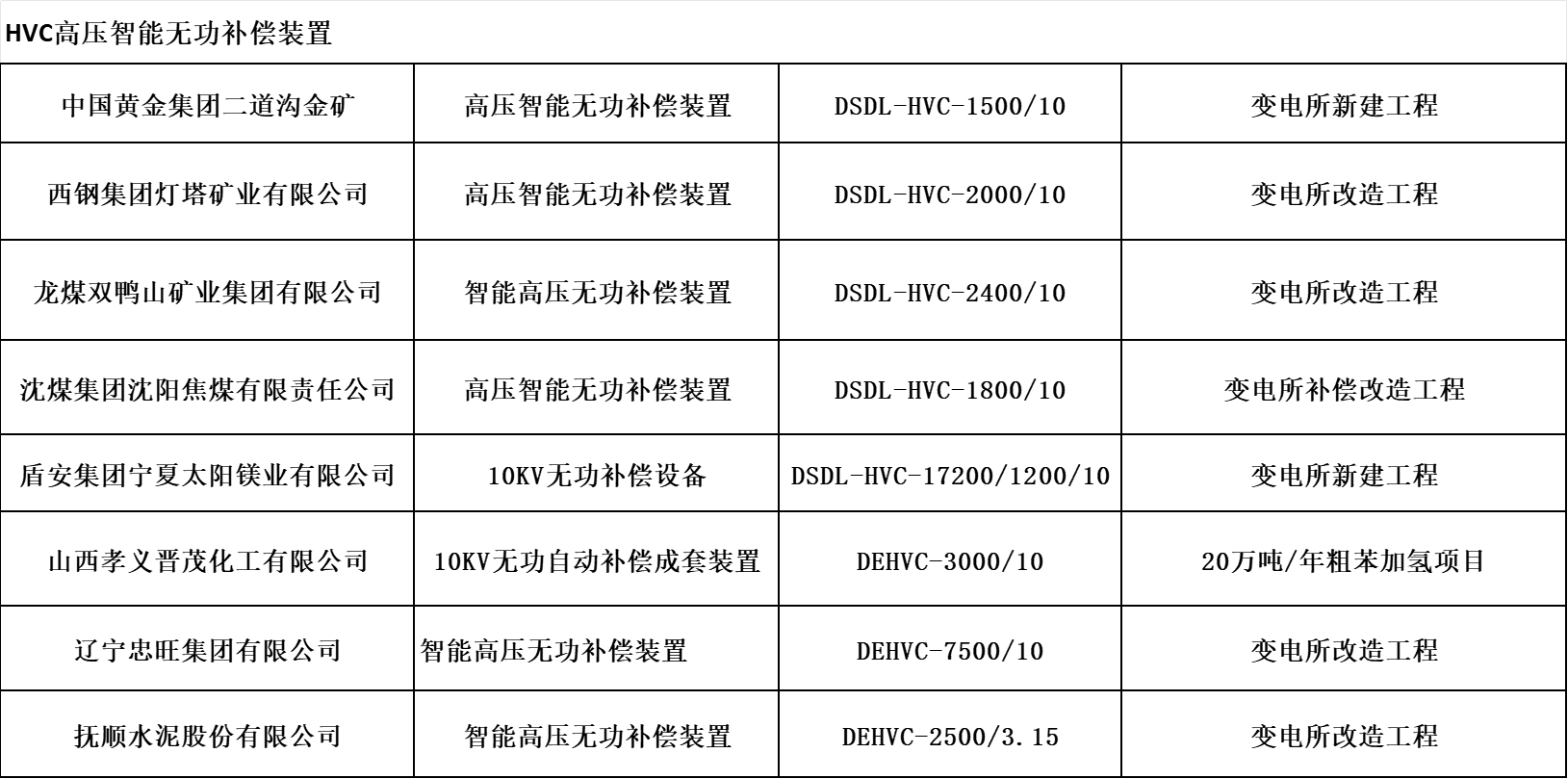

应用范围


     该产品适用于电力系统功率因数低、负荷运行比较平稳、不频繁波动的配电系统,可提高功率因数,提升电能利用率。广泛应用在机械制造、冶金、矿山、交通、能源、通信等工业领域
