项目概况

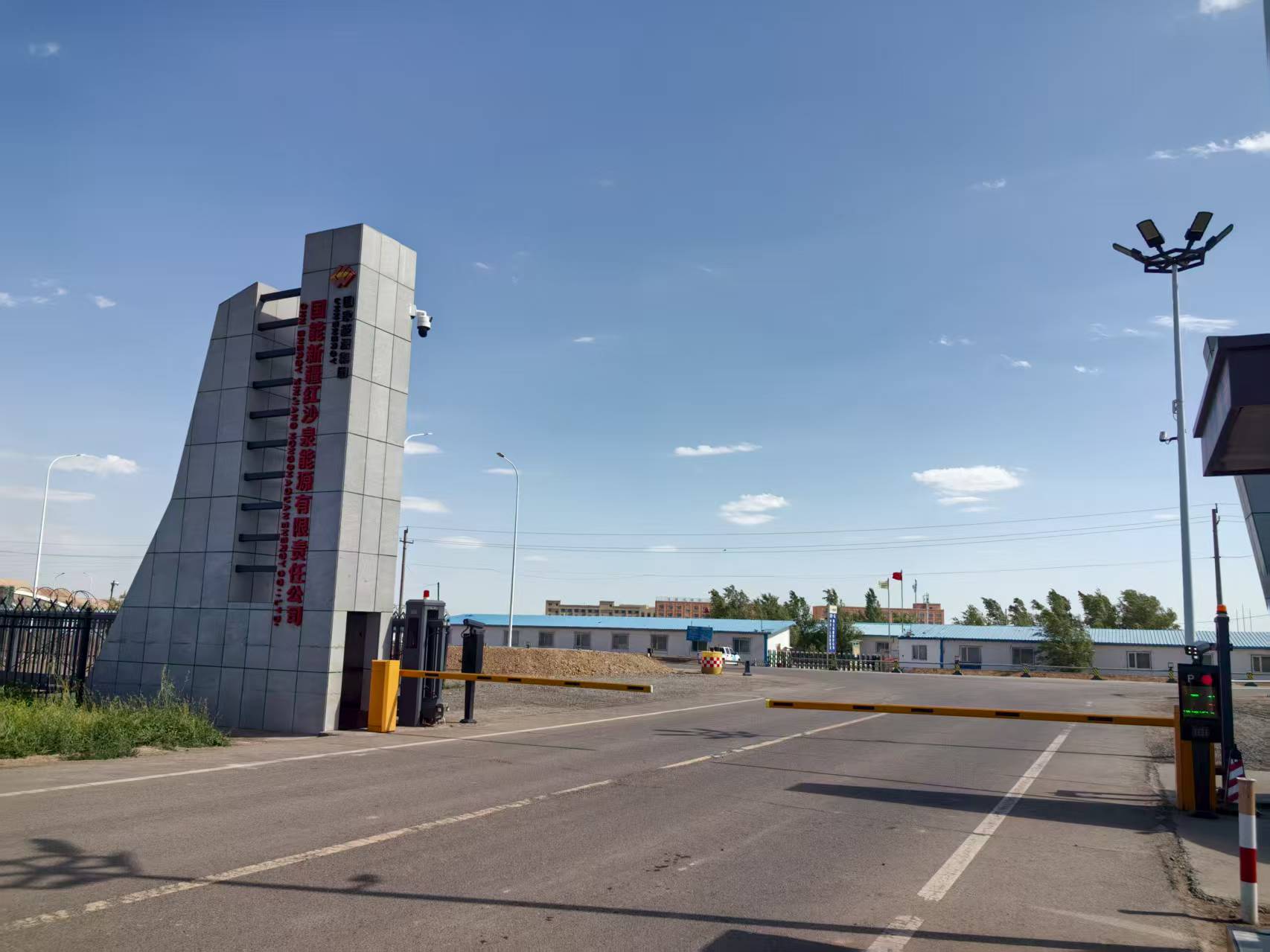

国能新疆红沙泉一号露天煤矿，规划产能3000万吨/年，一期规模1000万吨/年。110 千伏变电站于2016年2月建成投运。投运至今，为单电源运行模式。现状主变 容量为1×25兆伏安，由兴盛220kV变电站出1回110kV线路供电，2021年最大负荷8.04兆瓦， 为二级重要用户。由于煤矿二期3000万吨/年项目建设，产能提升，为满足供电可靠性及用户负 荷增长需求。昌吉供电公司明确接入方案, 最终规模：主变容量2×25+1×50MVA，110kV出线2回，35kV出线5回，10kV出线22回， 作为大型煤炭开采基地，其负荷类型主要围绕采矿作业、煤炭加工及配套设施的电力需求
负荷特点总结:
高耗能集中：单台采矿设备功率可达数千千瓦，总负荷规模大。
峰谷波动明显：随作业班次变化，日负荷曲线呈现周期性高峰。
可靠性要求高：部分设备（如排水系统）需双回路供电或备用电源。

实施方案

10kV无功补偿装置 DEHVC+TSC-6750/10

技术指标



采用（1500H+1500H+1500T+1500T+750T）六路投切方式，实现多级有效动态跟踪，产品采用全数字智能控制系统，国外进口的高电压、大功率晶闸管串联组成高压交流无触点开关，实现电容器组的快速投切，响应时间小于20ms。设备运行安全可靠，效果好，实时监测、动态补偿，实现功率因数补偿至0.9以上，稳定系统电压，减少供电系统的网络损耗，提高电能质量等显著特点，可以给用户带来巨大的经济效益和社会效益。

项目概况

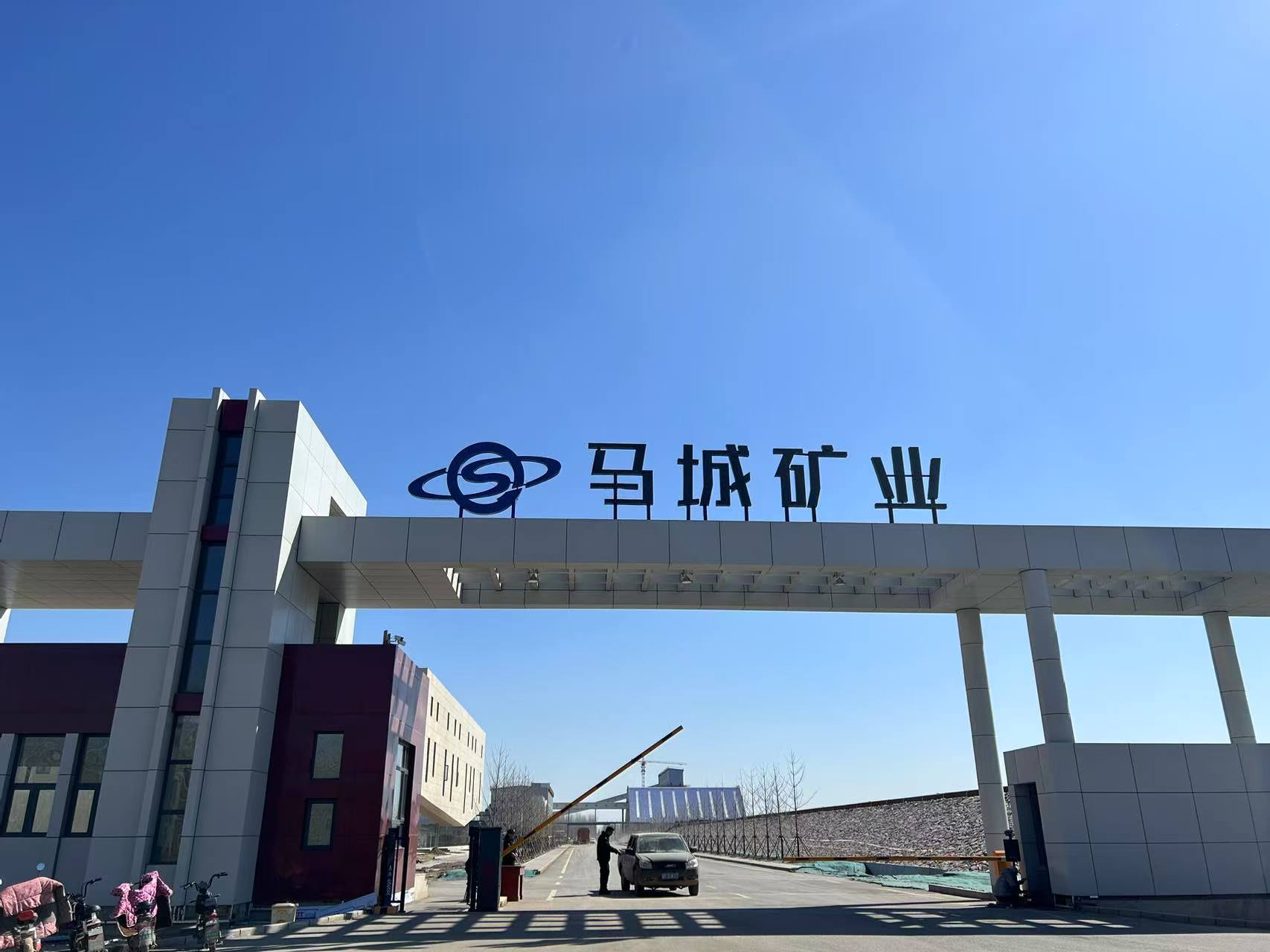

马城铁矿地理位置隶属河北省滦南县马城镇，北距滦县15km，南距滦南县城20km。矿区属滦河冲积平原区，地势平坦，总体北高南低，地面海拔标高15～20m。矿区全年平均气温摄氏10.8℃，最低气温为-23.1℃，最高气温39.9℃，平均降水量653.9mm。选矿厂采用 “高压辊磨→湿式预磁选→一段磨矿→一段弱磁选→二段磨矿→二段弱磁选→高频细筛→淘洗精选→精、尾矿浓缩”工艺流程

实施方案

SVG低压静止无功发生器及APF有源滤波装置，SVG总容量：1400kvar，APF容量：2100A
功能特点
低压静止无功发生器及有源滤波装置，采用FPGA多核控制方式和高速IGBT模块，可实时补偿电网无功功率;可同时支持谐波、无功、不平衡、谐波+无功、谐波+无功+不平衡五种模式。滤波范围:可滤除从第2到第50次谐波。具备完整的保护功能，支持国网电压畸变率、谐波电流越限控制设定，能根据生产工艺需求自动调控补偿输出电流。有功损耗≤2.5%:不超过额定容量的3%。实现实时补偿效果，整柜散热结构设计合理，散热孔加防尘网、模块带有散热风扇散热片;各模块控制器件与发热元件分层放置，可通过并联实现扩容

技术指标

设备投入使用后，功率因数达标0.96以上，在保证系统电压稳定的同时，装置能在自己的额定容量范围内最大限度的对无功或谐波进行补偿，洁净电网谐波，改善用户电能质量。
